下圖可檢測輸入端IN的電壓，判別過壓和欠壓的情況，以高電平從OUT端輸出。

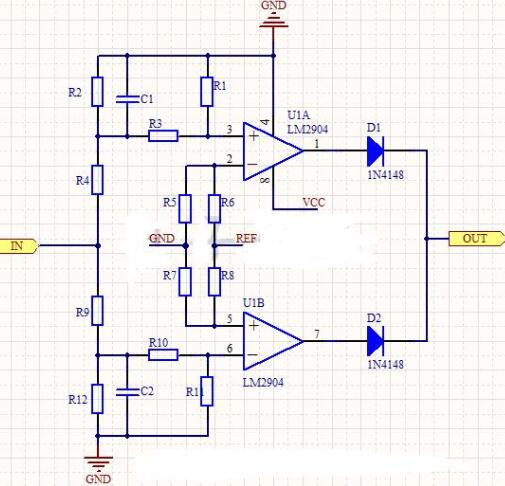

電路圖講解：

電路圖中運放LM2904當比較器使用。電阻R2，R4為過壓采樣電阻;R9，R12為欠壓采樣電阻。同理，電阻R6，R5為過壓比較基準電壓采樣電阻;R7，R8為欠壓比較基準的電壓采樣電阻。

IN端為電源模塊整流濾波后輸出的電源;REF為整個電路系統中的基準電壓網絡，可提供穩定的基準電壓。因此，整個電路的原理就是輸入采樣電壓與基準電壓比較。

當電路過壓時，U1A的同相端電壓高于反相端電壓，輸出高電平，經OUT端輸出至主控制器。當電路欠壓時，U1B的反相端電壓低于同相端電壓，輸出高電平，經OUT端輸出至主控制器。主控制器根據OUT端的電平狀態就可以判斷出輸入端IN電壓的異常，進而保護。

電容C1，C2可防止電源波動造成檢測電路誤觸發，起一定的抗干擾作用。

注意：

1、電路中電阻電容參數未給出，要按實際的保護閥值來設定電阻值;

2、對于電阻R1，R3;R10，R11看實際情況選擇要或不要，如果電路板緊湊，采樣IN端電壓的走線短，就可刪掉;如果走線長，則加上，起一定抗干擾作用;

3、LM2904也可以換成比較器芯片，但要注意輸出是否需要加上拉電阻。
